解密內六角圓柱頭軸肩螺釘

解密內六角圓柱頭軸肩螺釘

GB5281與ISO7379標準的核心應用

01

軸肩螺釘?shù)亩x與核心結構

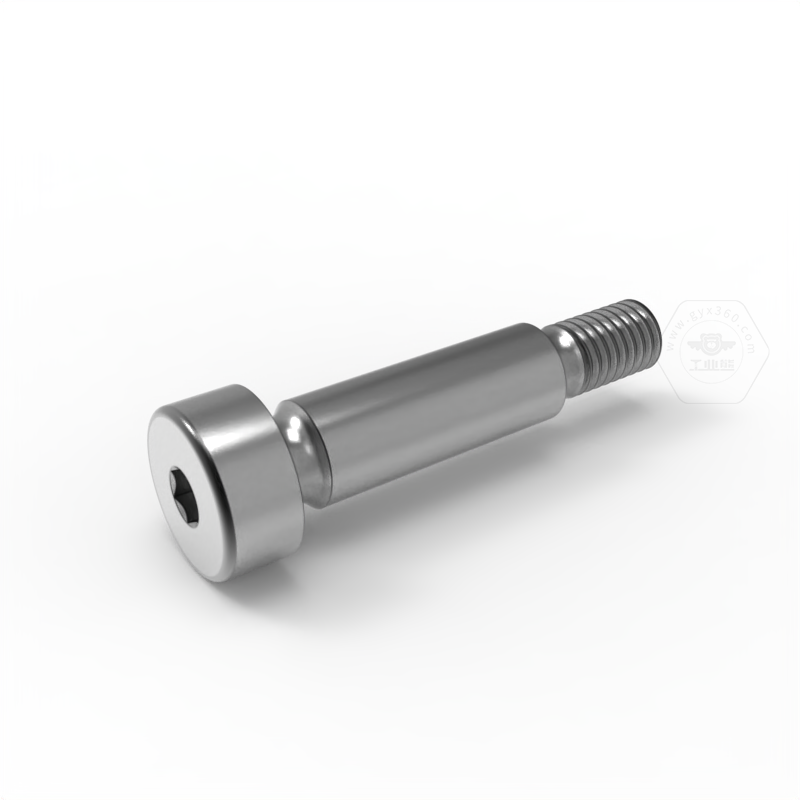

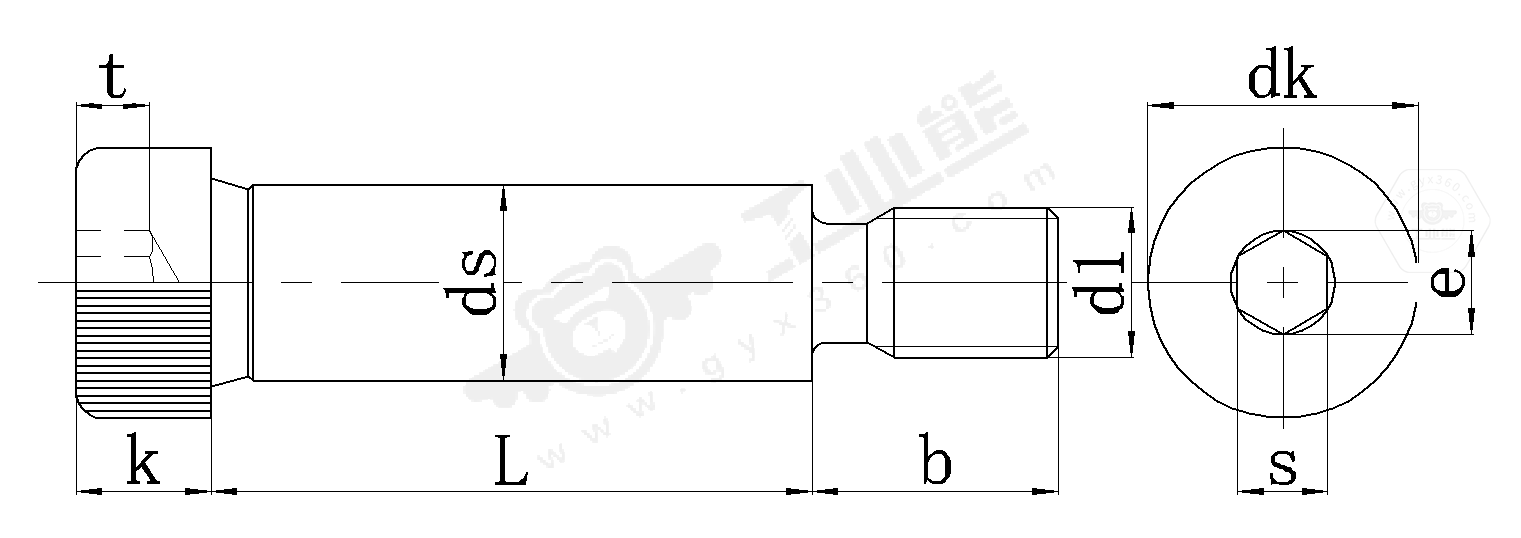

內六角圓柱頭軸肩螺釘是一種集定位與緊固功能于一體的精密緊固件，其結構分為螺紋段（緊固）和光桿軸肩段（定位），其獨特設計在于頭部下方的軸肩結構——光桿直徑顯著大于螺紋直徑。其頭部采用內六角驅動設計，軸肩直徑通常大于螺紋直徑，例如M8螺紋對應ds=10mm的光桿。軸肩螺釘這種差異化設計有效解決了傳統螺釘易松動、定位精度不足的問題。

以GB 5281（中國國標）規范的內六角圓柱頭軸肩螺釘為例，M5螺紋其通常的對應的規格表述為（6.5xM5x12）帶表“軸肩直徑x螺紋直徑x軸肩長度”；這與常規螺釘?shù)囊?guī)格表述（M5x12）代表的“螺紋直徑x頭下長度”具有顯著的不同。并且標準規范下的軸肩直徑、螺紋直徑、軸肩長度具有嚴格對應關系，任意更改即為廠標件或定制件。

02

核心作用：精度與強度的雙重保障

軸肩螺釘?shù)莫?dú)特結構賦予其兩大核心優勢：

精準定位：光桿直徑公差范圍通常嚴格控制在 f9/h8 級別（如±0.025mm），確保裝配時零件孔軸同心，適用于需精密導向的場合（如軸承固定）。

抗剪切與抗振：光桿段承受徑向力，螺紋段僅提供軸向鎖緊，分離受力模式大幅提升連接可靠性。

03

 GB 5281與ISO 7379：雙重標準下的性能優勢與技術差

GB 5281與ISO 7379在核心技術指標上高度一致，均覆蓋 M5-M20 螺紋規格及 6.5-25mm 軸肩公稱尺寸。兩者的主要差異體現在公差體系與性能標識：ISO 7379 通過 f9/h8 雙公差等級滿足不同場景需求，而 GB 5281則通過形位公差表明確同軸度與垂直度要求。此外，ISO 標準產品因幾何結構限制，在拉伸測試中需標注 "0" 前綴性能等級（如012.9 級），這一特性在高強度應用場景中需特別注意。

04

軸肩螺釘?shù)膽?yīng)用場景深度解析





內六角軸肩螺釘憑借其軸肩定位與緊固一體化的設計，在多領域發揮關鍵作用。

在機械傳動系統中，它廣泛用于電機、減速機等設備，確保齒輪、帶輪與軸的同軸度并承受徑向剪切力，如汽車發動機正時齒輪的固定。

精密儀器與電子設備依賴其高精度尺寸控制，例如光學設備和醫療機械的核心部件連接，可耐受長期振動。

在模具與工裝夾具中，軸肩部分引導滑塊或模板的直線運動，同時承受側向載荷，是沖壓模具的常用元件。

高溫與腐蝕環境下，不銹鋼或高溫合金（如 A286）材質的螺釘可耐受 1000℃高溫，適用于航空航天發動機和核電站。

此外，汽車懸掛系統及引擎蓋固定也依賴其耐疲勞性能應對高頻振動。

工業熊商城作為專業緊固件解決方案提供商，提供符合標準的全系列內六角圓柱頭軸肩螺釘及專業選型解決方案，品質可靠、規格齊全、公差精準。如果您有高精度定位與高強度緊固需求，歡迎訪問工業熊商城www.gyx360.com，或撥打客服電話400-068-8585，我們提供專業的技術指導與選型支持，助您高效采購。
